浅析产业厂房屋面防水材料及施工技术

浅析产业厂房屋面防水材料及施工技术

产业厂房多为单层产业框、排架结构、大型屋面板。因为屋面跨度较大和受外力影响而变形较大，产业厂房屋面防水工程成为厂房建设的一项重要题目。屋面防水工程是工程的施工重点，防水工程施工质量要求非常高，产业厂房屋面防水工程是一项系统工程，它涉及到设计水平，防水材料质量，防水施工技术以及使用过程中的治理等各方面因素。在防水工程施工过程中要严格按照设计和规范要求施工，才能确保工程质量产业厂房屋面防水材料

科普知识：浅析产业厂房屋面防水材料及施工技术

1、 防水卷材

2.1防水卷材是建筑工程防水材料的主要品种之一，我国防水卷材使用量约占整个防水材料的90%，防水卷材主要包括高分子改性沥青防水卷材和合成高分子防水卷材。SBS改性沥青防水卷材是以SBS改性沥青为涂盖层，两面覆以隔离材料制成可卷曲的片状防水材料。该材料具有低温柔性较好，延伸率较大，对基层伸缩或开裂变形的合用性较强等特点，合用于一般和中、高档建筑工程的地下和屋面作防水层。

三元乙丙橡胶防水卷材是以三元乙丙橡胶为主体，掺人多种化学助剂经由配料，密炼、过滤，挤出成型和硫化等工序加工制成可卷曲的片状防水材料。该材料具有耐高、低温机能好，耐老化机能优异拉伸强度高、延伸率大，对基层伸缩或开裂变形的适应性强等特点，特别合用于中、高档建筑工程作外露屋面的防水层，也合用于颠倒式屋面和中、高档建筑作地下工程的防水层。
聚氯乙烯（PVC）防水卷材是以聚氯乙烯树脂为主要原料，掺人适量的改性剂，不乱剂和着色剂等，经捏合、压延等工序加工制成可卷曲的片状防水材料。该材料具有拉伸强度较高、延伸率较大，耐侵蚀机能较好等特点，合用于一般和中档建筑的地下或屋面工程作防水层。

2.2 防水涂料
防水涂料是指在流体状态下涂布或喷射在建筑物表面上能形成具有一定弹性膜的防水物料的总称。改性沥青防水涂料主要有抓于胶乳沥青防水涂料、SBS改性沥青防水涂料、水乳再生胶沥青防水涂料、水性PVC煤焦油防水涂料，以氯丁胶沥青防水涂料使用最为普遍。高分子涂料类又有聚氨酯防水涂料、丙烯酸乳液防水涂料和硅橡胶防水涂料。聚氨酯防水涂料是我国使用最多的防水涂料，包括煤焦油聚氨酯和纯聚氨酯两种防水涂料；聚合物柔性防水涂料是以聚合物乳液和水泥为主要原料，加入其他外加剂制得的双组分水性建筑防水涂料。因为这种涂料由“聚合物乳液+水泥”双组分组成，因此具有“刚柔相济”的特性，既有聚合物涂膜的延伸性、防水性，也有水硬性胶凝材料强度高、易与湿润基层粘结的长处。
橡化沥青非固化防水涂料具有自行封锁能力，可自行修复防水层的破损部门，破损部位附近的橡化沥青非固化防水涂料会自动活动并填充到受损部位，阻断防水层与混凝土基面间的漏水及渗流。

2.3 密封嵌缝材料
密封嵌缝材料是用来填充建筑物的接缝、裂痕、管道接口、玻璃门窗及金属板周边，以达到防水、防尘、气密和保温、隔音的目的。常用的密封嵌缝材料有沥青嵌缝油膏、聚氯乙烯胶泥及油膏和聚氨酯弹性密封油膏等。

3.产业厂房屋面防水材料的施工

3.1 基层施工
屋面结构要求整体好，刚度好，不变形，屋面板钢筋的数目、直径、级别、位置都要达到设计要求，混凝土的强度要达到设计强度，振捣要密实，表面要平整，不得有蜂窝、孔洞和露筋等缺陷，必需加强湿养护。找平，应排水坡度正确，找平层表面整度用2米直尺检查不得超过5毫米，旷地空闲只答应平缓变化。每米长度内不得多于一处，表面不得有酥松、起砂、壳裂等缺陷，严格控制屋面整体坡度及排水口的标高。

3.2 防水卷材的施工技术
在大面积铺贴卷材前，先在水落口、管道根部、天沟部位做附加层，附加层用卷材剪成合适的外形贴入水落口或管道根。天沟采用满粘法，尽量减少接头，接头粘好后，裁100mm宽的卷材进行加固粘贴。每一层铺贴时，按标高由低到高，坡面与立面的卷材，由下开始向上铺贴，高处卷材压低处卷材，使卷材按水流方向搭接。防水卷材铺设时，先清除卷材表面隔离物。在大面积铺设前，先在水落口等易渗漏的薄弱环节处涂刷粘结剂，铺贴一层附加层。再根据基层上所弹标线，用喷灯将底面烤软（留意不可烤焦），铺贴时采用推滚法，用手紧压卷材向前推压动弹，使卷材平均粘牢，在卷材铺设后，立刻用圆筒滚平压紧，排除基层与卷材间空气，并消除皱纹。屋面拐角、天沟、水落口、屋脊等部位，卷材接头的部位，必需仔细铺平，压实贴紧，收头牢靠。
卷材铺贴时，热熔卷材表面一般有一层防粘隔离纸，因此在热熔粘结接缝之前，应先将下层卷材表面的隔离纸烧掉，以利搭接牢固严密，铺贴时尽量采用满粘法，并尽量减少短边连接。满贴法搭接宽度为80mm，条粘法搭接宽度为120mm，搭接宽度最大答应偏差为-10mm，铺贴卷材不得皱折，也不得用力拉伸卷材，并排除卷材下面的空气，辊压粘贴牢固。
对于需要增强部位基层一般需涂刷一遍SBS冷底油作基层处理，以便于较好地粘接增强层；加强附加增强层卷材后应及时粘贴，因此加热前应先作试贴，以进步粘贴速度；附加增强部位较小时，宜采用手持汽油喷枪施工。

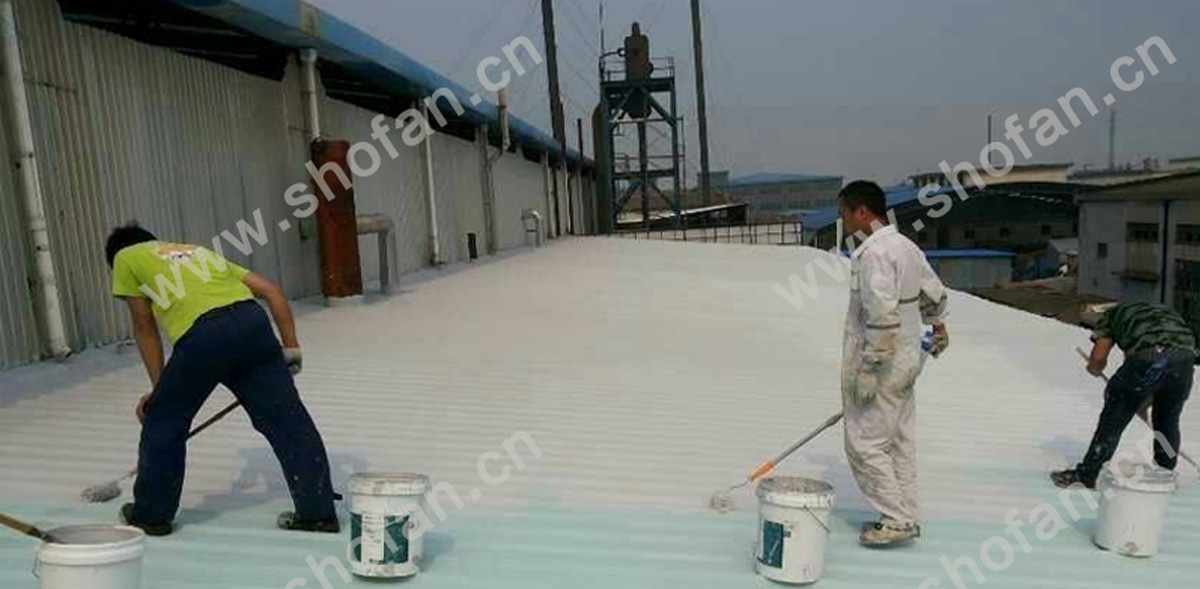

3.3 防水涂料的施工技术
以聚氨酯涂料施工为例。在底胶基本干燥固化后，用塑料或橡胶刮板平均涂刮一层涂料，涂刮时要求平均一致，不得过厚或过薄，涂刮厚度一般以1.5mm左右为宜（即涂布量1.5kg/m2为宜）。开始涂刮时，应根据施工面积的大小、外形和环境，同一考虑施工退路和涂刮顺序。在第一度涂层固化24小时后，再在其表面刮涂第二度涂层，涂刮方法同第一度涂层，为了确保防水工程质量，涂刮的方向必需一第一度的涂刮的方向垂直。重涂时间的距离，由施工时的环境温度和涂膜固化的程度（以手触不粘为准）来确定，一般不得小于24小时，也不宜大于72小时。
为增强防水层与粘结贴面材料（如瓷砖、缸砖等）的水泥砂浆之间的粘结力，在第二度涂层固化前，在其表面稀撒干净的石渣（直径为2mm），这些石渣在涂膜固化后可牢固的粘贴在涂膜的表面。当涂膜完全固化后，即可进行面层铺贴保护层。
对于橡化沥青的施工，清理基层，使基层平整、坚实、干净、无明水刮抹或喷涂橡化沥青非固化防水涂料用冷粘施工法铺贴防水卷材铺设保护层。
灌注橡化沥青非固化防水涂料。向注入孔内灌注橡化沥青非固化防水涂料，一直到它在检查孔溢出为止；当橡化沥青非固化防水涂料溢出时，用塞子封锁此注进口。按顺序进行，再用同样的方法灌注下一个注入孔。？灌注完毕后，使用水泥砂浆将注入孔封锁；完工后，进行48小时的漏水测试。

3.4 密封嵌缝材料的施工技术
密封防水施工前，应检查接缝尺寸符合设计要求后，用钢丝刷、压缩空气清除干净，并保持干燥。背衬材料的嵌入可使用专用压轮，压轮的深度应为密封材料的设计厚度，嵌入时背衬材料的搭接缝及其与缝壁间不得留有旷地空闲，然后在接缝处的密封材料底部。

4.结束语
厂房屋面防水工程是一项系统工程，需要从设计构造、材料选择、施工细部构造及基层处理等方面进行质量控制。公道选择厂房屋面防水材料的种类以及施工方法，从而确保屋面防水工程的质量。

本文来源：https://www.shofan.cn/news01.php?id=697
