js防水涂料误区,你可能也不知道
js防水涂料也称为聚合物水泥基防水涂料,是目前建筑防水行业里面非经常用的一种涂料。
像通用型K11防水,柔韧性K11防水,js-I,js-II,js-III型,这些都属于聚合物水泥基防水涂料,但是在实际防水实践中,我发现在良多从事10几年的师傅,都分不清晰一个题目,就是以为,通k和柔k的区别认为就是乳液添加水泥的比例不同,导致终极材料的弹性不同,从而它就以上墙贴砖,这个实在是一个非常大的误区,首先我们来熟悉一下乳液机能参数里面一个重要指标,玻璃化温度,什么意思呢,也就是说乳液达到多少度,会变得比较脆,一般行业里面用的js防水,玻璃化温度在-18到-20度,也就是说能做得非常弹的效果,甚至乳液的比例多,会有些粘手,这个就是玻璃化温度比较低的一个表现,像市场上用来贴砖的聚合物水泥基防水涂料,一般玻璃化温度都在0度以上,当然也有一些产品除外(像巴斯夫S400F,它的玻璃化温度在-8度,)所以说它是本身的乳液就不同,而不是说水泥和乳液的比例不同,所以千万不要说水泥加多了就可以上墙贴砖,这样风险会比较高。
相关资料:js防水涂料误区,你可能也不知道

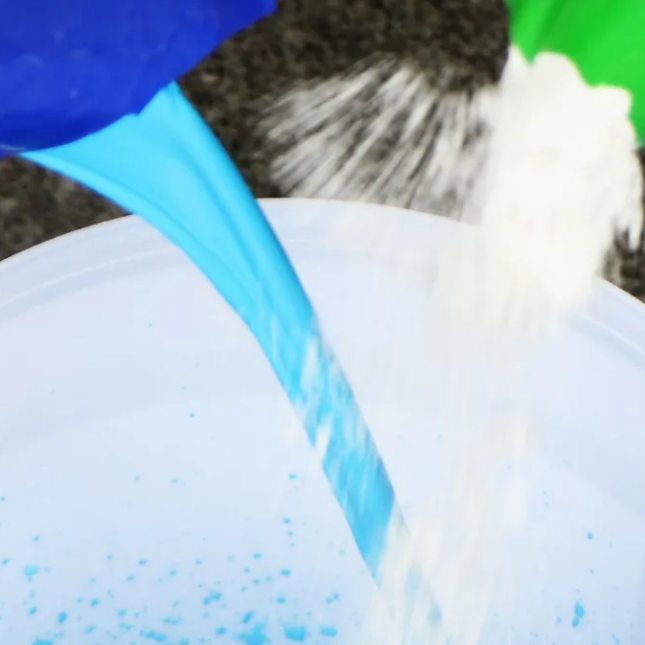

第2个误区:关于固含量的误区。一般有经验的师傅会以乳液的粘稠度来作为衡量乳液的固含量的高低,这是一个很大的误区,理论上这个产品是要和水泥一起混合使用的,所以我们但愿材料是有高的固含量和低黏度,这样会比较轻易和水泥混合和分散,那实际上,高固含产品也可能是比较稀的,没有什么黏稠度的,因此良多商家就通过将产品做得固含量比较低,
通过增稠的方式来进步粘稠度,这样一来,不懂行的师傅就会以为产品固含量高,产品质量好。
所以防水同仁们一定要留意,我们要有好技术,同时还要有好产品才行
本文来源:https://shofan.cn/news01.php?id=1297
