柔性防水涂料施工8大常见题目及解决方案？

柔性防水涂料施工8大常见题目及解决方案？

柔性防水涂料施工前一般呈液态，主要是通过水分蒸发或物质间发生化学反应而成膜。防水涂料施工简朴利便，成膜后具良好的抗拉强度、延伸性、耐水性和耐候性，能在水平面、立墙、管口、阴阳角等各种复杂的基层上和细部节点处形成无接缝的完整的防水膜，而且与基层基本上能够达到100%粘结。因此，防水涂料近年来在防水工程中的应用越来越广泛。然而，在实际的施工应用中，防水涂料施工有良多需要留意的细节，假如处理不当，会影响防水工程的质量。

相关资料：柔性防水涂料施工8大常见题目及解决方案？

1.贮存病变及处理方案

防水涂料（尤其以聚氨酯防水涂料居多）因为运输、装卸、贮存不当或进场后长时间未使用，可能在桶内就会产生沉淀、结皮、稠度增大甚至固化报废（图1）。

解决方案：首先应严格按照产品仿单要求的运输、贮存方法进行运输和贮存（产品应密封贮放在仓库内，存放于透风阴凉处，禁止接近火源，避免有阳光直接照射和雨淋的地方。运输中谨防日晒雨淋，禁止接近火源，防止碰撞，保持包装完好无损）。其次应按施工进度计划好材料用量，开桶之后应尽快用完。

2.防水涂料施工后干燥速度慢

水乳型防水涂料的固化是通过涂料当中的水分蒸发后固化成膜，在施工过程中假如气温太低、不透风都会造成涂膜固化时间过长；假如气温低于0℃，水分不挥发导致涂料无法结膜，也会由于低温导致水乳型涂料破乳。

聚氨酯防水涂料分类为单组分和双组分，成膜原理是一NCO端基与羟基反应交联固化成膜；单组分聚氨酯防水涂料的成膜原理是含一NCO端基的涂料涂覆后与空气当中的水分（含有羟基一OH）发生化学反应后交联固化成膜。环境温度越高和空气中湿度越大的时候，固化成膜时间越短，否则固化成膜时间就越长；双组分聚氨酯防水涂料（预聚体组分含一NCO端基，固化剂组分含一OH或一NH2）在施工涂膜前按照比例称量后充分搅拌平均，混合平均后的两个组分在相宜的温度前提下发生化学反应交联固化成膜。气温的高、低，环境湿度的大、小均会影响其固化的速度和成膜后的膜片质量。

聚氨酯防水涂料固化慢或不固化还有以下原因：在使用过程中添加了酸性溶剂，加入酸性溶剂后会延长涂料的固化时间或直接导致不固化；还有良多客户在添加稀释剂时图利便，用汽油做稀释剂，但目前市道市情上有部门汽油是乙醇汽油，含乙醇的汽油是不能在聚氨酯防水涂料中使用的，添加后涂料固化难题。

解决方案：避免在气温较低的情况下使用防水涂料（建议5℃以下不宜施工），施工环境尽量保持透风状态。聚氨酯防水涂料尽量不添加稀释剂；需要添加稀释剂时，应按照出产厂的指导添加聚氨酯防水涂料专用稀释剂。冬天色温超低时假如赶工期必需施工聚氨酯防水涂料，可按照出产厂指导适当添加专用催干剂。

3.膜片与基层粘接差泛起脱层、鼓泡

防水涂料施工时，因为基面太湿润、下雨天施工或找平层强度未达到要求、含水率过大等原因，基面的水分被封锁在涂膜里面，跟着混凝土或找平层水泥砂浆中水分的蒸发、水泥砂浆的变形而发生防水涂料膜片的空鼓、开裂，从而导致防水涂层失去防水功能。这类脱层等现象尤其在夏天高温、高湿天色特别显著。另外基层有起皮、翻砂、松动或有油性物质也会导致涂膜与基层粘结不好。（脱层、鼓泡现象见图2）。

解决方案：首先，基层应坚实（用钝器轻划基层无松动、翻砂现象）、平整、干净，无孔隙、翻砂和裂痕。聚氨酯防水涂料要求基层干燥，其含水率一般不大于9%（若需要在含水率较高的基面施工聚氨酯防水涂料，应选用基层处理剂对基层进行处理或使用我公司新开发的水固化聚氨酯防水涂料）；基面要求平整，不能有浮灰、起皮、翻砂、松动。所有防水涂料在施工前都必需彻底将基面清理干净（使用产业吸尘器清理最好，见图3）。

4.涂膜粉化、开裂、局部不固化

防水涂膜泛起粉化、开裂或固化不良现象（图4），主要原因是：配料时搅拌不平均，两道涂膜距离时间太长，前一遍已成膜的涂膜受到污染，涂膜厚度不平均，水乳型防水涂料一次涂覆过厚。防水涂料在使用过程中添加水或溶剂稀释时，稀释剂添加不准确或添加量过大也会降低涂膜机能，造成分层、粉化现象。双组分防水涂料泛起分层情况较为显著，主要是现场配比称量不正确：假如A组分过少，B组分过多轻易造成涂膜开裂、粉化；假如A组分过多，B组分过少则轻易产生鼓泡、脱层现象。

解决方案：配比时严格按照使用说明进行质量配比，配料时先将液料倒入搅拌桶，开始搅拌后再将粉料缓慢加入液料，机械搅拌时间不少于5min，施工时尽量薄涂多刷（宜3～5遍），保证涂膜厚度的平均性。上下两道涂膜施工距离时间尽量不超过24 h，确认上一道涂膜清洁后方可进行下一道涂膜施工。假如需要添加溶剂，应咨询出产厂家技术职员后，按照出产厂家提供的技术要求选择溶剂型号和添加数目。

5.涂膜有气孔或沙眼

水乳型防水涂料施工时，基面太干燥或有浮灰，一次涂膜太厚或气温太高而基层收水太快导致涂层干燥过快，涂层表面迅速结膜，基层内气体逐步逸出，将会导致涂膜产气愤孔或沙眼。（图5）

解决方案：基层浮灰必需清理干净，水乳型防水涂料施工前充分潮湿基层但不能有明水，防水涂料施工涂刷前最好先做一遍基层处理；对于黏度大的产品可根据出产厂提供的方案先使用基层处理剂后再涂刷，而且必需薄涂多遍。

6.涂膜表面蜂窝、麻面或水乳型涂料泛白

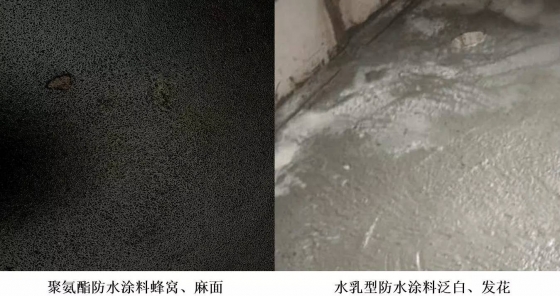

防水涂料成膜后膜片强度差，表面呈蜂窝麻面、橘皮状、泛白（图6）的主要原因：聚氨酯防水涂料在施工时空气太湿润或是涂料未实干就被淋雨、稀释剂添加量过大等；水乳型防水涂料施工时基面有积水、涂膜表干前淋雨（表面会泛起泛白凹凸不平的麻面），实干前淋雨（表面会泛起泛白）等。若泛起以上情况都会影响涂膜早期强度和综合机能。

解决方案：禁止雨天施工，施工前基面不能有明水，施工后的涂层尽量避免在实干前淋雨（若遇下雨必需防护），保持施工现场的透风，必要时可采用鼓风设备进行透风。

7.涂层固化后龟裂、起泡

防水涂料在施工过程中若随意添加粉料等填充材料或不符合要求的稀释剂等，膜片固化后将泛起严峻龟裂、起泡等质量题目。

解决方案：必需严格按照出产商提供的操纵说明进行施工，严禁在涂料内添加填充料或不符合要求的稀释剂。

8.涂层固化后分层或与后期施工材料粘接性差

涂料干燥后，表面太光滑、涂膜自身强度与后期施工材料强度差异较大都会降低固化后的涂膜与后期施工材料的粘结性，导致涂膜分层。

解决方案：上一遍涂膜实干后及时施工第二遍，距离不得超过24小时；如必需要在涂膜干燥较长时间后再施工，应将早期完工的涂膜表面拉毛后再施工后一遍防水涂膜。将强度较高的基层表面作稍微的拉毛处理，增加基层表面的粗拙度，即可改善涂膜与基层的粘接性。

总结

材料是基础，施工是枢纽。除了要选择信誉好、质量有保证的出产厂家和性价比较高的材料外，还应择优选择专业的防水施工队，按照防水材料施工操纵规程和工程技术规范要求进行严格施工，才能保证良好的工程质量

本文来源：https://shofan.cn/news01.php?id=1244
