钢结构厂房防水渗漏原因及管理方法

钢结构厂房防水渗漏原因及管理方法

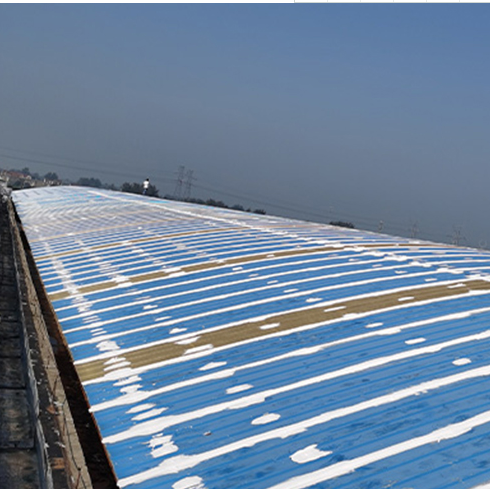

钢结构厂房防水因为构造简朴。施工利便，节约造价，技术轻易把握，而且耐久性好，维修利便，在产业建筑厂房及构筑物顶面上被广泛应用。刚性屋面自20世纪5O年代开始应用。经历了几回技术上的较大改进，在工程实践上已逐渐完善；但是因为设计、施工、材料 方面的原因 ，屋面渗漏现象仍是比较普遍。特别是对结构变形敏感性强。自重大、施工周期长等缺点。更因为人们意识上对产业厂房防水正视不够，往往泛起比卷材防水还严峻的渗漏现象。

相关资料：钢结构厂房防水渗漏原因及管理方法

1. 刚性屋面防水渗漏的主要原因

主要原因是屋面开裂渗漏。屋面裂痕有结构裂痕和非结构裂痕。结构裂痕的产生表明。结构的不乱性和安全因素受到影响。须对屋面结构先加固再修补裂痕。非结构裂痕主要是塑性裂痕。如温度裂痕、施工裂痕或混凝土收缩产生的龟裂等。裂痕产生的原因主要有设计原因，材料原因和施工原因 。

1.1 设计原因

屋面防水设计是基础，材料是保证。施工是枢纽 。有些设计对防水正视不够，仅在说明上注一句。1：2.5防水砂浆抹面20厚”或“1：2：4细石混凝土随打随抹40厚”，没有具体的节点大样图，有些厂房屋面纵向长度14—15m，又不做结构找坡。2%放坡到屋脊，水泥砂浆厚度接近180mm厚，造成干缩不一 致，有些不留设分仓缝，或分仓缝不标拄详细位置，无节点详图；有些凸起屋面管道，高低跨相接处不做泛水处理；有些对裂痕无控制要求，对保温盈找坡材料无密度要求。不留意结构层与防水层线膨胀系数的差异，在温差作用下不能同步。泛起较大裂痕。

1.2 材料原因

材料选用不当，如选用火山灰水泥(干嫱大﹐易开裂）。矿碴水泥(越水性大，抗渗差﹒碳化快）:砂、石级配不好，含混量超标(大于2%）及采用劣质嵌缝胶泥或防水卷材等。

1.3 施工原因

主要是施工单位无专业防水经验﹐操纵技术低，偷工减料，不按规范要求施工。如，屋面预制板强度低，刚度差异大，安装后板面不平，板缝宽窄不一，盖缝不严，振捣不实，造成上下贯通通缝；混凝土分仓缝不按要求施工，油膏结不牢,盖缝不严，达不到抗渗能力；混凝土落渡过大，不振捣或振捣过度，面层收水后不进行二次压光。做面时撒干水泥压光。使混凝土表面形成硬壳；养护时间短，表面起皮起砂。产生大量干缩裂雠等都是造成开裂渗水的主要原因。

2 钢结构厂房防水的保证措施

2.1 设计要求

钢结构厂房防水临结构变形比较敏感，多层厂房屋面宜选用整体现浇钢筋混凝土，对单层厂房大型屋面板结构要采用C20细石混凝土灌缝，缝内加设构造钢筋；在结构层和防水层之间增加隔离层，消除其机械咬台和粘结作用，不产生约束变形而被拉裂。隔离层可采用1:3石灰砂浆15mm厚罩mm厚纸筋灰，防水材料一般采用1：2.5防水砂浆(20mm厚)或1:2:4细石混凝土(4Omm厚)，内配似@20Omm钢筋网。屋面坡度2%～3%﹐最好结构找坡，或用轻质材料作找坡层；刚性屋面必需设分仓缝，尽量不采用纵向缝，缝的位置应与结构层易变形处相对应。如屋面转角预制板板缝、支撑端、现浇板支座处等，缝内作柔性密封处理；防水层与天沟﹑檐口山墙、女儿墙交接处应留凹槽。用密封油膏嵌填。。

2.2 材料要采

采用硅酸盐水泥和普通硅酸盐水泥，不低于425号，其特点是早期强度高，干缩小﹐耐风化﹐碳化速度慢，机能较不乱，易养护；增加4mm乙级低碳冷拔钢丝阿，能有效进步混凝土抗裂度和限制裂痕宽度；防水砂浆和细石混凝土可掺加膨胀剂﹑防水剂、减水剂等。

2.3 施工要求

施工气温为5~35℃ ，避免在负温或曝晒下施工，严禁雨天施工，混凝土采用机械搅拌施捣，钢筋网片放在混凝土中上部，分仓缝处应断开钢筋，分仓缝上宽(40mm)下窄(25mm)，缝边沿比扳面略高；细石混凝土应严格控制水灰比不大于0.55，每m3水泥用量不少于330kg，砂率为35%~40%，灰砂比1:2~ 1:2.5；分仓缝内混凝土应一次浇注完成。不留施工缝。抹压时表面不得撒水，应撒干水泥，混凝土收74水后应进行二次压光，浇注12~24h后进行浇水养。护，不少于14天。

2.4 加强措施

为使钢结构厂房防水更可靠，可作如下加强措施；改进混凝土防水机能，掺^减水剂和适量石灰石粉；预制板缝灌缝时掺人UEA膨胀剂，可增强密实性；采用预应力细石混凝土防水层可进步抗裂度；表面涂刷养护剂，也可进步养护效果，分仓缝上加防水卷材(200~30Qmm宽)，可延缓嵌缝材料老化，起保护作用，也增加一道防水层。

3 钢结构厂房防水渗漏的修补

防水层泛起裂痕渗漏后﹐首先分析裂痕原因﹑形态及发展趋势﹒进行研究后确定施工方案

(1)、对于结构裂痕﹐需对屋面结构进行加固，然后用灌缝法及封锁法配台施工﹐将裂痕剥开，用钢丝刷及净水冲刷干净，在裂痕及表面涂刷三道环氧树脂或其他防水材料﹐表面粘贴300mm宽玻璃纤维布，上刷防水涂料。

(2)、温度裂痕的产生主要是分仓缝间距过大，产生温差引起开裂﹐应将裂痕处防水层凿开形成宽20mm，深20~mm的分仓缝，嵌填防水油膏﹑腔泥、防止渗漏﹐宽度较大的如铺玻璃丝布和油毡布。

(3)、对少量不规则的龟裂应用环氧粘结剂、环氧砂浆腔泥修补﹔大面积龟裂可满涂石灰乳化沥青、再生橡胶沥青等防水擦料﹐严峻的只有整块防水板块敲掉重做。

(4)、对仍继承发展的不不乱裂痕﹐用抹缝法施工﹐将缝口凿成V字型﹐清洗干净，刷涂持底子油，抹上聚氯乙烯油膏或腔泥﹐较严峻的采用表面增加沥青腔结材料作一毡二油或玻璃丝布贴缝。

(5) 、山墙、女儿墙﹑高低跨交按处﹐防水层向上翻卷﹐高度不少于120mm，顶面用油膏嵌随或加盖铁皮泛水。

(6) 、出屋面工.艺管道周围同样向上翻卷﹐并与管道璧离缝2Omm。下部用沥青麻丝﹐上部用防水腔泥，油膏、管道加设铁皮泛水﹒把承弓Ⅰ开。

本文来源：https://shofan.cn/news01.php?id=1086
